cad焊接符号怎么画 cad焊接符号的画法

　　cad是很多人都会用到的一款计算机辅助软件，在制作过程中，都会需要绘制各种符号，但是有些符号可能很多人比较陌生不知道怎么话，比如近日就有用户在询问cad焊接符号怎么画吧，带着此问题，本文这就给大家详细介绍一下cad焊接符号的画法供大家参考吧。

　　具体步骤如下：

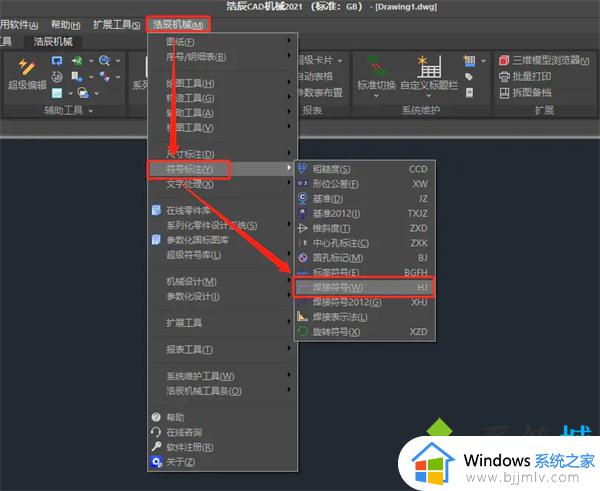

　　1、启动CAD机械软件后，在菜单栏中依次点击【机械】—【符号标注】—【焊接符号】。

　　2、执行命令后会弹出【焊接符号】对话框，在【符号】选项卡中设置焊接基本符号。

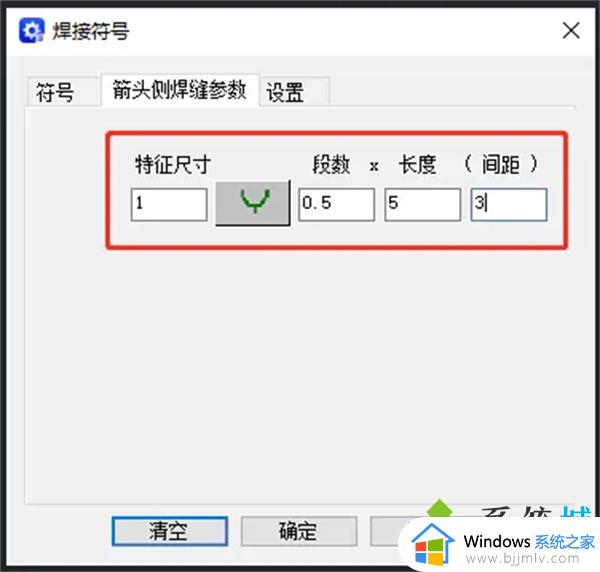

　　3、接着在【箭头侧焊接缝参数】选项卡中设置相关的焊缝尺寸。

　　4、在【设置】选项卡中设置相关的文字和引线参数。

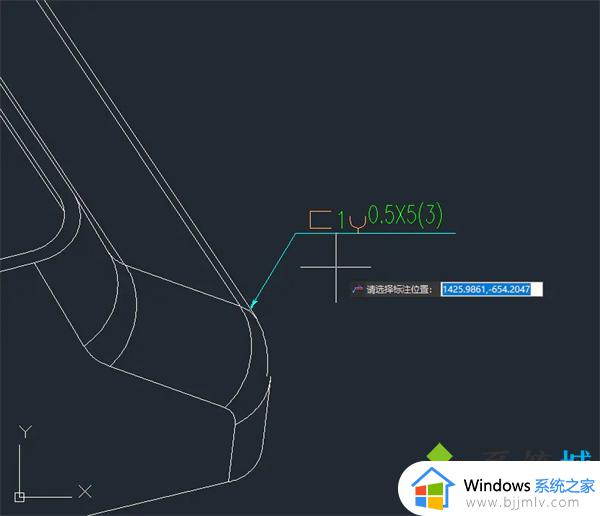

　　5、全部设置完成后点击【确定】，根据提示在图纸中选定标注引出点，选取下一点，点击回车键确认；最后确定标注位置即可完成焊接标注。

　　cad焊接符号快捷键：

　　1、焊接(Weld)所选的材质点：Alt+Ctrl+W

　　2、焊接(Weld)到目标材质点：Ctrl+W

　　关于cad焊接符号的详细画法，有需要的用户们可以参考上面的方法来画法，希望帮助到大家。
